ОАО «Нефтебур» на протяжении многих лет (начиная с 1985 года) занимается разработкой машинных ключей для нефтегазового комплекса России. Нами разработаны машинные ключи типа КМБ, КМО, КМБО, КМТ, которые производят некоторые российские предприятия.

Основным преимуществом и отличием ключа типа КМТ от зарубежных аналогов является то, что ключ меньшим количеством сменных челюстей захватывает аналогичный диапазон диаметров труб аналога.




Наименование

Условные диаметры свинчиваемых и развинчиваемых труб (замковых соединений), мм

Максимальный крутящий момент кНм/кГсм, не более

Ключ машинный КМТ

40......273

35 (3500)

Ключ машинный КМТ

55......431

44,1 (4500)

Ключ машинный КМТ

73......554

117,7 (12000)

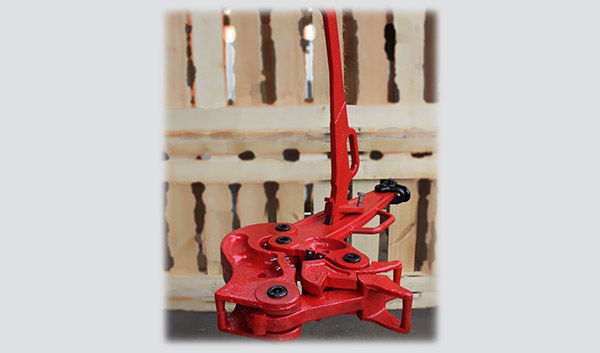

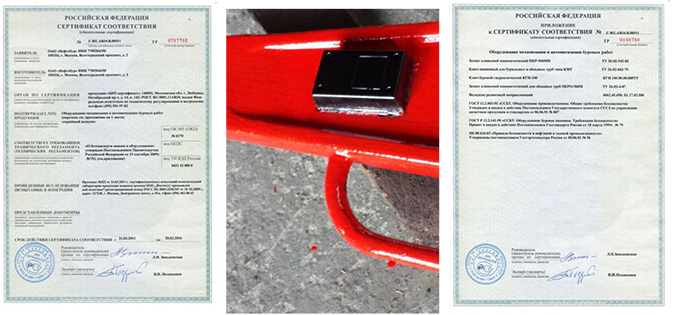

Ключ машинный трубный КМТ является собственной разработкой ОАО «Нефтебур» и запущен в серийное производство с 1988 года, имеется сертификат соответствия и разрешение Федеральной службы по экологическому, техническому и атомному надзору на применение.


Ключ предназначен для раскрепления-докрепления, свинчивания-развинчивания резьбовых соединений бурильных, обсадных, насосно-компрессорных и геологоразведочных труб при спуско-подъемных операциях в процессе бурения, освоения нефтяных и газовых скважин, а также при структурно-поисковом бурении.



Наименование параметров

Характеристики

Максимальный крутящий момент (кН*м/кГс*м, не более)
35/3500
Допускаемое усилие на конце рычага (кН*м/кГс*м, не более)
50/5000
Условные диаметры свинчиваемых и развинчиваемых труб (замковых соединений), мм
Ø 40-273
Количество сменных челюстей (Ø 40-85, Ø60-114, Ø 114-178, Ø 166-222, Ø 245-273 мм), шт.
5
Габаритные размеры, мм
-длина;
-ширина;
-высота.

900
540
150
Масса (с челюстью 60-114 мм), кг, не более
67
Срок службы, лет, не менее
3

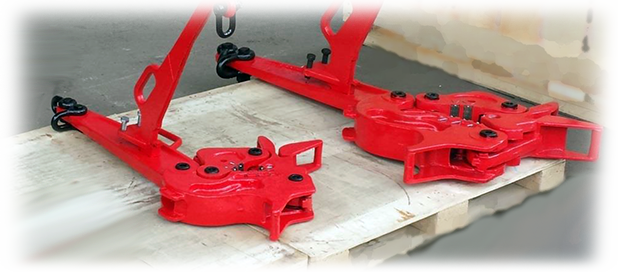

Данный ключ спроектирован специалистами ОАО «Нефтебур» в 2013 году и запущен в серийное производство. Основным отличием ключа от его предшественника является возможность меньшим количеством челюстей захватывать больший диапазон диаметров труб. Ключ способен захватывать более широкий диапазон диаметров труб с Ø55 ÷ Ø431 мм.

Также в этом ключе полностью изменена конструкция подвески, которая позволяет быстро и без помощи дополнительного инструмента выставить ключ в горизонтальное положение. Конструктивные изменения позволили увеличить максимальный крутящий момент до 4500 кГс•м. Все внесенные изменения в совокупности позволили повысить удобство работы с ключом, уменьшить время на подготовку ключа к работе, увеличить скорость бурения, а также уменьшить затраты на его изготовление.

Конструкция ключа, её подвески и встроенный моментомер, защищены патентом на право интеллектуальной собственности ОАО «Нефтебур».

Компания ОАО «Нефтебур» опционально устанавливает встроенный в рычаг ключа «моментомер», который позволяет дистанционно измерять момент скрепления или раскрепления труб. Комплектуется пультом с жидко-кристаллическим экраном.



Наименование параметров

Характеристики

Макс.крутящий момент на трубах Ø55÷273, кН*м (кГс*м)
44,1 (4500)
Макс.крутящий момент на трубах Ø273÷431, кН*м (кГс*м)
34,3 (3500)
Допускаемое усилие на конце рычага на трубах Ø55÷273, кН (кГс)
55,1 (5620)
Допускаемое усилие на конце рычага на трубах Ø273÷431, кН (кГс)
41,5 (4230)
Условные диаметры свинчиваемых и развинчиваемых труб (замковых соединений), мм
Ø55-431
Кол-во сменных челюстей (Ø55-178; Ø 168-273; Ø 267-351; Ø365-431), шт
4
Габаритные размеры, мм
-длина;
-ширина;
-высота;

1020
564
150
Масса с челюстью (Ø 55-178), кг
78
Срок службы, лет, не менее
3

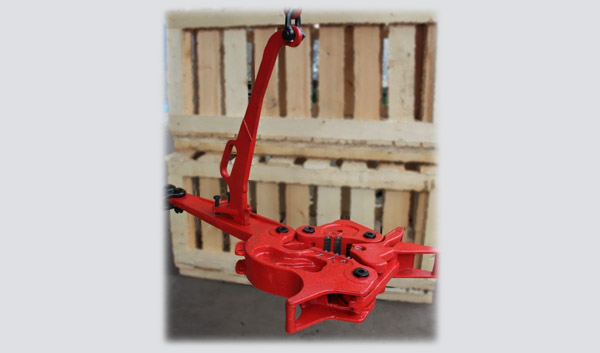

Ключ спроектирован специалистами ОАО «Нефтебур» в 2014 году по запатентованной схеме ключа КМТ Ø55÷431 и запущен в серийное производство. Важным преимуществом ключа по сравнению с аналогами является то, что для работы с трубами диаметром от Ø73 мм до Ø222 мм на данном ключе используется всего одна челюсть. Для сравнения на ключе КМБ-М для работы с таким же диапазоном труб необходимо использовать три челюсти. Что значительно увеличивает трудозатраты при переходе с одного диаметра труб на другой.


Ключ предназначен для докрепления-раскрепления резьбовых соединений бурильных, утяжеленных бурильных и обсадных труб при спускоподъемных операциях в бурении скважин.

Конструкция ключа, её подвески и встроенный моментомер защищены патентом на право интеллектуальной собственности ОАО «Нефтебур».



Наименование параметров

Характеристики

Максимальный крутящий момент кН*м (кГс*м)
117,7 (12000)
Допускаемое усилие на конце рычага кН (кГс)
105,7 (10900)
Условные диаметры свинчиваемых и развинчиваемых труб (замковых соединений), мм
Ø73-554
Кол-во сменных челюстей (Ø73-222; Ø 219-351; Ø 351-451; Ø451-554), шт.
4
Габаритные размеры, мм
-длина;
-ширина;
-высота.

1350
730
150
Масса с челюстью (Ø73-222), кг
162
Срок службы, лет, не менее
3
