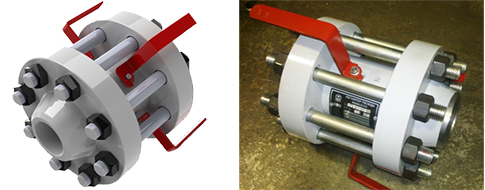

Регулятор расхода жидкости РРЖ(М) 65-210

РРЖ (М) 0...100х160...320 на давление до 32 МПа для увеличения нефтеотдачи пласта методом регулируемого поддержания пластового давления.

Спецификация:

Параметр

Значение параметра

Кол-во керамических штуцеров (кранов) в регуляторе

2, 3, 4

Диаметры дросселирующих отверстий штуцеров, мм

2......12

Рабочее давление, кгс/см²

160, 210, 320

Установочное положение

любое

Направление подачи среды

одностороннее

Управление регулятором

ручное, автоматизированное

Усилие поворота рукоятки, кН

0,35

Рабочая среда

вода, солёная вода, неагрессивные нефтепродукты, пар, газ

Содержание в воде механических примесей

с размерами 0,1 мм до 0,5%

H2S, CO2

до 0,3 % по объему каждого

Температура рабочей среды, °С (возможно высокотемп. исполнение)

-5......+45

до +250

Класс герметичности затвора

В, С

Климатическое исполнение

У1, УХЛ1

Присоединение, в том числе через переходы по ГОСТ 22826-85

фланцевое

Габаритные размеры, мм:

                   - длина с фланцами;

                   - ширина (диаметр фланца)


270÷285

195, 245, 300

Масса без фланцев и крепежа, кг

7÷10

Условный диаметр присоединительных частей

65, 100

Циклов срабатывания:

                   - с ручным управлением;

                   - с автоматическим


до 10000

до 300000

Время срабатывания, сек:

                   - с ручным управлением;

                   - с автоматическим


10-15

2-10

Наименование узлов на которых устанавливается регулятор

блок гребенки, напорный водовод, нагнетательная арматура, КНС

Функции выполняемые регулятором

запирание, регулирование, изменение нефтеотдачи

Срок поставки, дней

40

Аналоги

ЗДШ5-65-210; КШД-65-210
